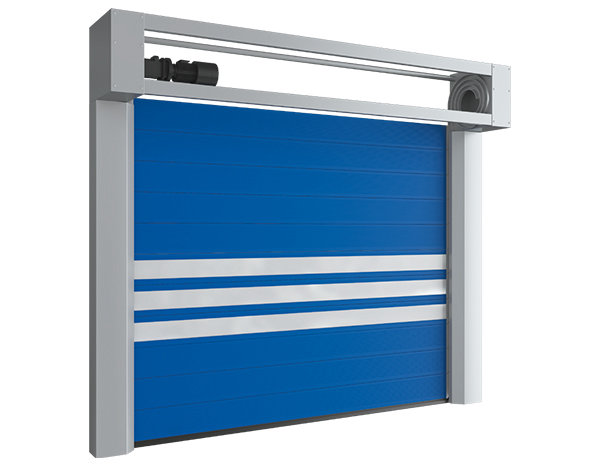

渦輪硬質快速門安裝在工業建筑、廠房、倉庫、車間、車庫和其他工業設備出口處。全新弧形渦輪與張緊扭力平衡技術，保障門體運行更穩定，單人即可輕松實現手動開關操作。

應用領域

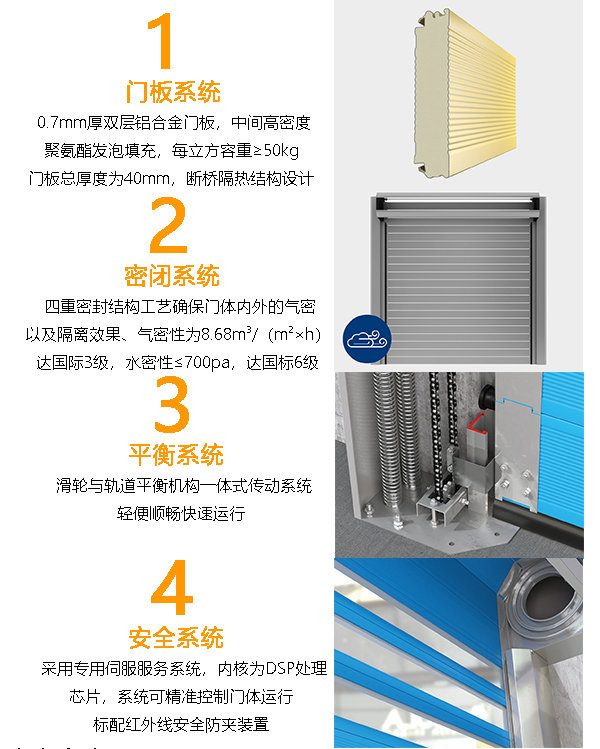

4大精工系統

門板顏色

技術參數說明

主要特征： ?適用于頻繁開關的室外門，具有速度快，抗風強、保溫性能好等功能

主要特征： ?適用于頻繁開關的室外門，具有速度快，抗風強、保溫性能好等功能

門簾材質：0.7mm鋁合金門板，內部填充聚氨酯發泡保溫，門板厚度42mm。

門框材質：2.5mm鍍鋅鋼烤漆框架

控制系統：標配微電腦控制系統

? ? ? ? ? ? ? ? ?開、關、停止按鈕

? ? ? ? ? ? ? ? ?中英文切換人機界面

? ? ? ? ? ? ? ? ?液晶顯示屏，故障代碼提示

安全系統：光電保護（標配）

? ? ? ? ? ? ? ? ?無線安全底邊保護（標配）

? ? ? ? ? ? ? ? ?光柵保護（選配）

驅動系統：伺服電機、減速機

電機位置：默認右置

抗風級別：11級風（國標）

zui大速度：2.0m/s

應急開門： 有

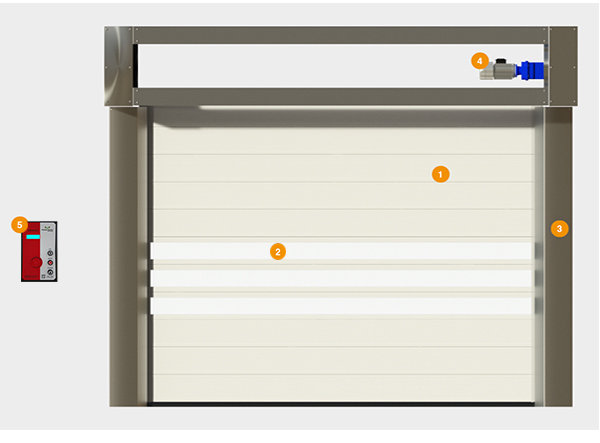

硬質快速門細節

? ? ? ? ? ? ? ? ?1、門板

? ? ? ? ? ? ? ? ?2、通排透明視窗

? ? ? ? ? ? ? ? ?3、軌道

? ? ? ? ? ? ? ? ?4、伺服驅動電機

? ? ? ? ? ? ? ? ?5、控制箱

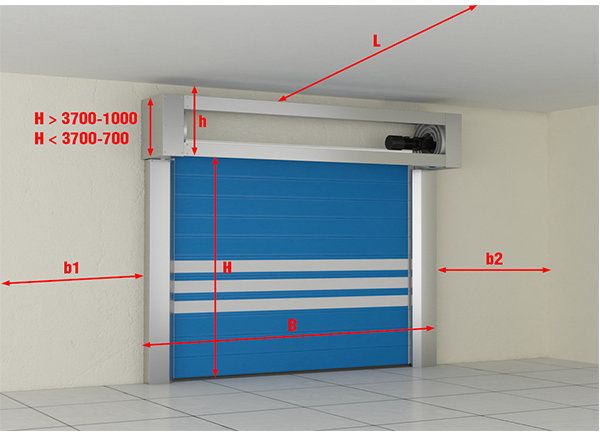

硬質快速門安裝條件

? ? ? ?所有測量均在室內進行，每個值的測量必須至少在三個點進行：

? ? ? ?H 是門洞高度（從地板到門洞頂部的距離）；

? ? ? ?B 是門洞寬度（從門洞的左邊緣到右邊緣的距離）；

? ? ? ?h 是門洞上方（從門洞頂部到天花板的距離）至少900 mm；

? ? ? ?b1/ b2 是左/右橫向距離至少 350 mm（從門洞對應邊緣到障礙物的距離）；

? ? ? ?L 是房間的深度。

? ? ? ?測量 h、b1、b2 和 L 時，取最小值作為最終尺寸。

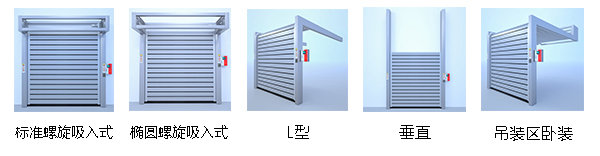

多種設計方案

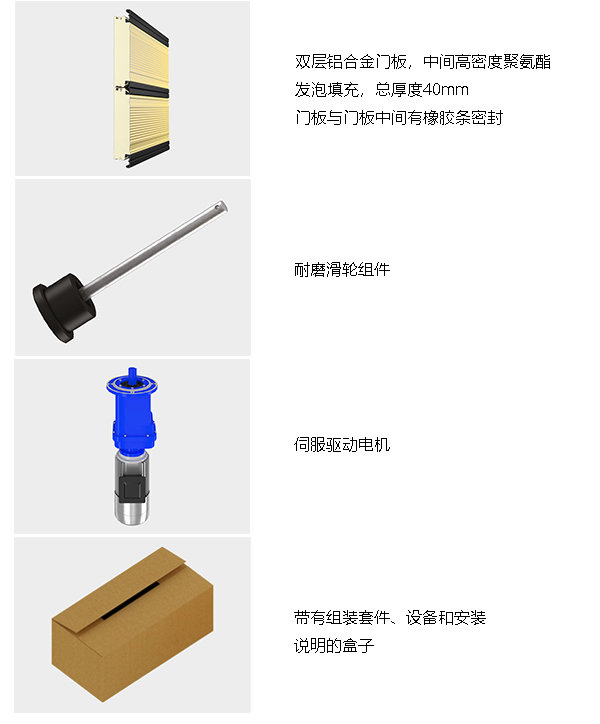

標準配置

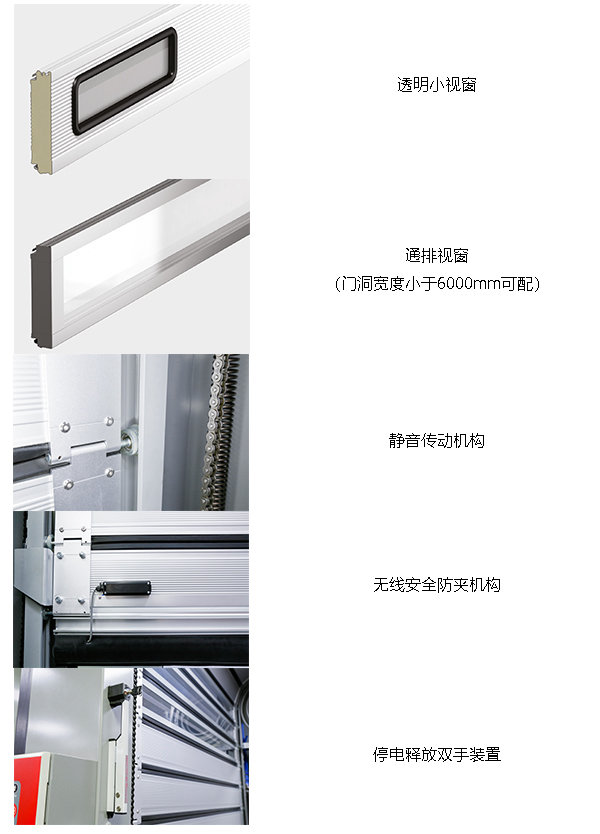

其他配置

注意事項

? ? ? ?1、門體部分沿軌道平穩運行，并且門體本身保持平衡，即它們的重量應通過彈簧的扭矩來補償。

? ? ? ?2、確保在操作過程中，人和物體不在門體下降范圍內。

? ? ? ?3、嚴禁在門關閉時在下方移動，因?yàn)檫@會導致?lián)p傷。

? ? ? ?4、硬質快速門在開啟和關閉時，不要沖擊門體，不要干擾其正常運行。

? ? ? ?5、請勿污染導軌和滑輪，因?yàn)榭赡軙?huì)導致運行的平穩性。

? ? ? ?6、確保運行時軌道內沒有異物和碎屑，它們可能導致門的傾斜和卡住。

? ? ? ? 注意！如果檢測到有異常，請立即停止操作。

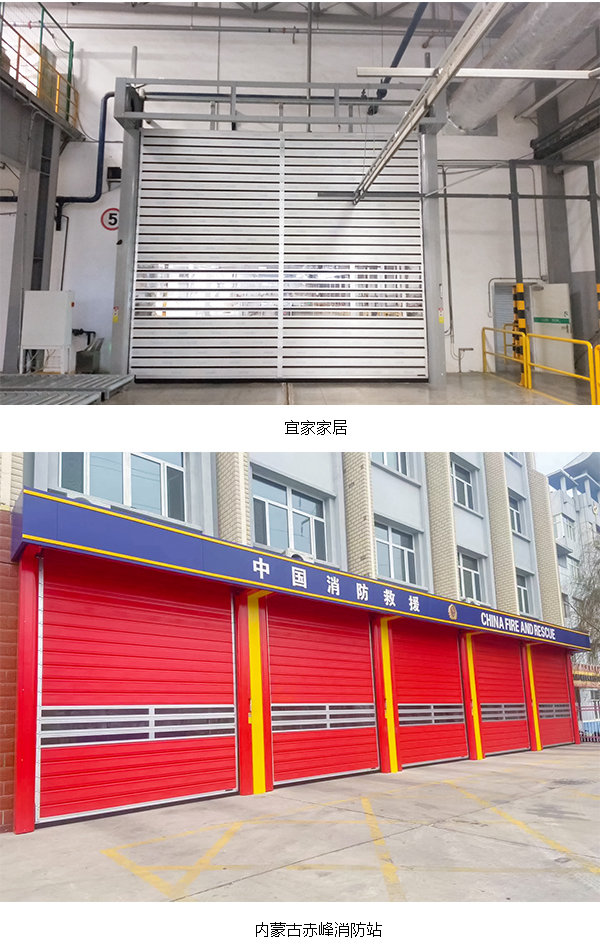

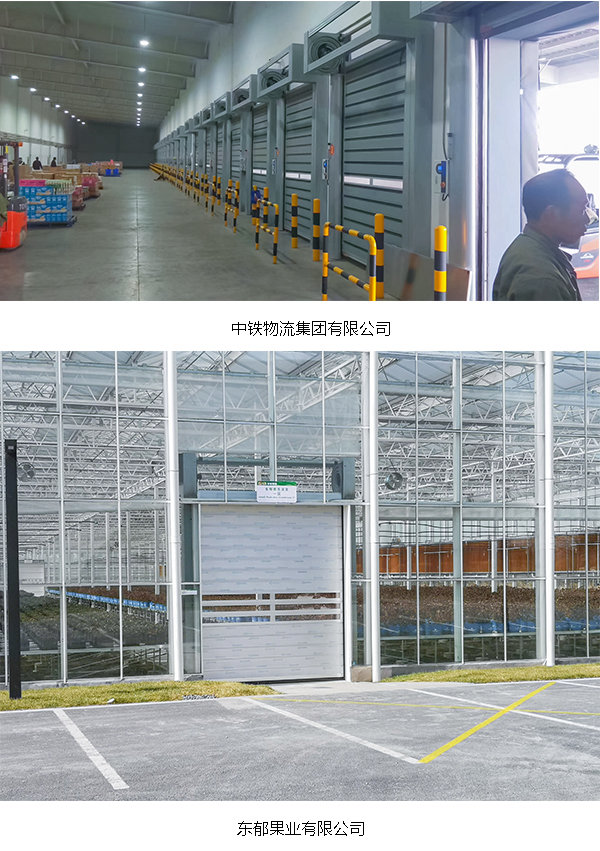

項目案例
